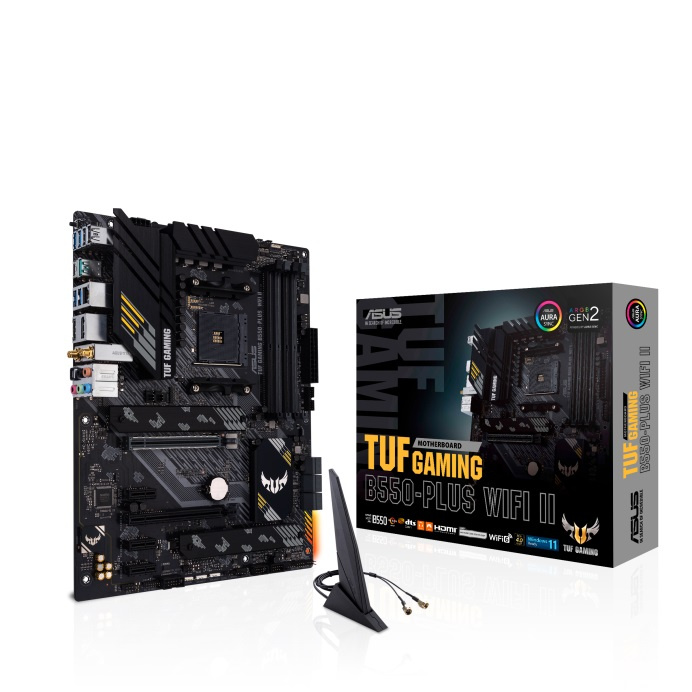

ASUS TUF GAMING B550-PLUS WIFI II/AM4/ATX

Chipset: AMD B550 Chipset

Rozměrový formát: ATX (30.5cm x 24.4cm)
Podpora pro procesory: AMD Ryzen™ 5000 Series/ 5000 G-Series/ 4000 G-Series/ 3000 Series stolní procesory
Patice procesoru: AMD AM4

Pozice na paměti: 4 x DDR4 DIMM
Podpora pro paměti:
*4866(OC)/4800(OC)/4600(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 MHz, Un-buffered Memory
Max.velikost operační paměti: 128 GB
Podpora pro paměti typu: DDR4

* Podpora paměti ECC (režim ECC) se liší podle procesoru.
* Seznamy kvalifikovaných dodavatelů pamětí (Memory QVL) naleznete na adrese www.asus.com. Podpora frekvence pamětí závisí na typech procesorů.

Grafické výstupy:

*1x DisplayPort 1.2
*1x HDMITM 2.1 (4K@60HZ)
*Grafické specifikace se mohou u jednotlivých typů procesorů lišit.

Zvuková karta:
*Realtek 7.1 Surround Sound High Definition Audio CODEC

Síťová karta:

*1x Realtek 2.5Gb Ethernet

Rozšiřující sloty:

Stolní procesory AMD Ryzen™ řady 5000/ 3000
*1x slot PCIe 4.0 x16 (podporuje režim x16)

Stolní procesory AMD Ryzen™ řady 5000 G/ řady 4000 G
*1x slot PCIe 3.0 x16 (podporuje režim x16)

Čipová sada AMD B550
*1x slot PCIe 3.0 x16 (podporuje režim x4)*
*3x slot PCIe 3.0 x1*

*PCIE 3.0 X16_2 pracuje v režimu x1, pokud je některý ze slotů PCIe 3.0 x1 obsazen.

**Podpora rozdvojení PCIe pro funkci RAID na CPU.

RAID řadič: 0, 1, 10

SATA:
*6x portů SATA 6 Gb/s

M.2: (Podporuje 2 sloty M.2)
Stolní procesory AMD Ryzen™ řady 5000/ 3000 :
*1x Slot M.2 (Key M), typ 2242/2260/2280/22110 (podporuje režimy PCIe 4.0 x4 a SATA).

Stolní procesory AMD Ryzen™ řady 5000 G/ řady 4000 G
*1x Slot M.2 (Key M), typ 2242/2260/2280/22110 (podporuje režimy PCIe 3.0 x4 a SATA)

Čipová sada AMD B550
*2x Slot M.2 (klíč M), typ 2242/2260/2280/22110 (podporuje režimy PCIe 3.0 x4 a SATA)

USB:
zadní USB porty (celkem 8)
*2x porty USB 3.2 Gen 2 (1 x Typ-A + 1 x USB Typ-C)
*4x porty USB 3.2 Gen 1 (4 x Typ-A)
*2x porty USB 2.0 (2 x typ A)
přední USB porty (celkem 6)
*1x USB 3.2 Gen 1 header podporuje další 2 porty USB 3.2 Gen 1
*2x USB 2.0 headers podporuje další 4 porty USB 2.0

Interní porty:
Ventilátor a chlazení
*1x 4-pinový konektor ventilátoru CPU
*1x 4-pinový konektor entilátoru CPU OPT
*1x 4-pinový konektor čerpadla AIO
*3x 4-pinový konektor ventilátoru šasi

Související s napájením
*1x 24pinový konektor hlavního napájení
*1x 8-pinový konektor +12V napájení

Související s úložištěm
*2x sloty M.2 (klíč M)
*6x porty SATA 6 Gb/s

USB
*1x USB 3.2 Gen 1 podporující další 2 porty USB 3.2 Gen 1
*2x USB 2.0 podpora dalších 4 portů USB 2.0

Různé
*2x konektor AURA Gen 2
*2x AURA RGB konektor
*1x konektor Clear CMOS
*1x konektor portu COM
*1x konektor pro zvuk na předním panelu (AAFP)
*1x SPI TPM konektor (14-1pin)
*1x 20-3pinový konektor systémového panelu
*1x konektor tepelného senzoru
*1x konektor Thunderbolt

Externí porty:
*2x porty USB 3.2 Gen 2 (1 x Type-A + 1 x USB Type-C®)
*4x porty USB 3.2 Gen 1 (4 x Type-A)
*2x porty USB 2.0 (2 x Type-A)
*1x DisplayPort
*1x port HDMI™
*1x modul Wi-Fi ASUS
*1x port Realtek 2,5Gb Ethernet
*5x audio konektory
*1x optický výstupní port S/PDIF
*1x tlačítko BIOS FlashBack™

BIOS: 256 Mb Flash ROM, UEFI AMI BIOS

Stránka výrobce: https://www.asus.com/Motherboards-Components/Motherboards/TUF-Gaming/TUF-GAMING-B550-PLUS-WIFI-II/
