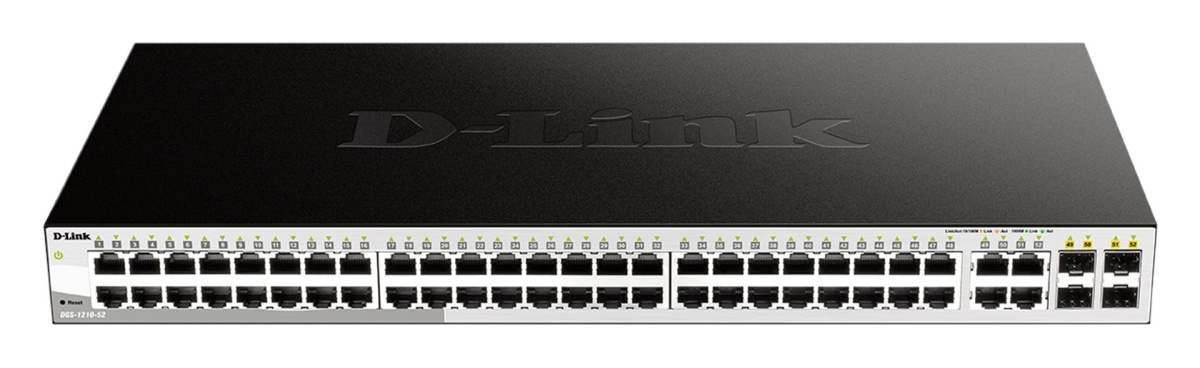

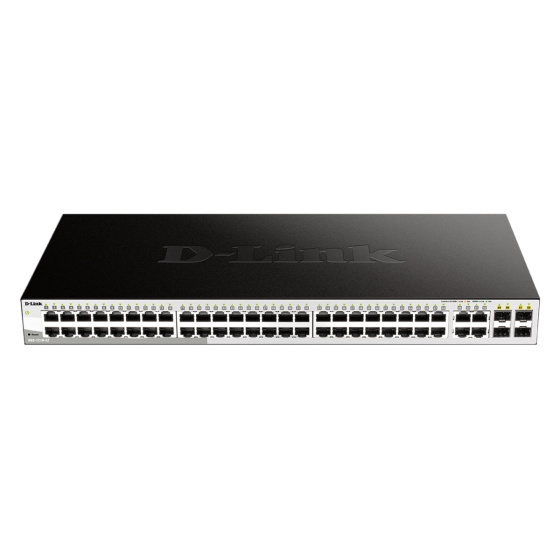

D-Link DGS-1210-52 L2/L3 Smart+ switch, 48x GbE, 4x RJ45/SFP, fanless

Popis
Již páta generace Gigabit Smart přepínačů D-Link řady DGS-1210 (v prodeji od roku 2018) nabízí výkonnější hardware, větší flexibilitu portů a více funkcí. Model DGS-1210-52 (HW revize F1) je 52-portový L2/L3 Gigabit Ethernet Smart+ Managed switch bez větráků, vhodný pro SMB a přístupové Enterprise sítě. Je osazen 48 porty 10/100/1000Base-T RJ-45 a 4x Gigabit Combo porty RJ-45/SFP, kde SFP sloty jsou dvourychlostní a podporují Gigabit SFP i Fast Ethernet SFP moduly.
Switch DGS-1210-52 nabízí podporu IPv6 a pokročilou sadu L2 funkcí, jako jsou virtuální sítě VLAN, funkce kvality služeb QoS, LACP agregace linek, IGMP Snooping pro provoz multicast videa, bezpečnostní funkce 802.1x Radius a ACL, Spanning Tree protokoly STP/RSTP pro kruhové topologie a MSTP pro řízení smyček samostatně v každé VLAN. Podporovaný je také L3 statický IPv4/IPv6 routing, který je určen pro směrování mezi VLAN sítěmi a dovoluje nastavit čtyři IP rozhraní. Kapacita routovací tabulky je 124 IPv4 resp. 50 IPv6 záznamů.

Funkce Voice VLAN detektuje připojení IP telefonů a přiřazuje je automaticky do samostatné VLAN s vyšší prioritou. Novinkou je unikátní Surveillance mód, který pomocí MAC adres, LLDP a ONVIF protokolů dokáže detekovat prvky IP kamerových systémů (IP kamery, NVR) od různých výrobců a automaticky je přiřadit do oddělené video-VLAN s vyšší prioritou. Přepínač zobrazí topologii sítě také přímo ve webovém rozhraní přepínače. Výrazně se tak zjednodušuje a urychluje nasazení a správa firemní sítě a IP kamerových systémů.

Správa přepínače je z intuitivního webového rozhraní nebo pomocí SNMP příkazů. Kompaktní sada Telnet CLI příkazů umožňuje základní nastavení přepínače (nastavení IP adresy, hesla, reset, reboot, ping, upgrade FW, nahrání/zálohování konfigurace, show, debug). Podpora Dual Image a Dual Configuration umožňuje nahrání dvou firmwarů nebo konfiguračních souborů do přepínače. Upgrade firmwaru nebo změnu v nastavení sítě není nutné provést okamžitě, ale lze ji odložit.

K dispozici je také bezplatný softwarový nástroj D-Link Network Assistant (DNA), který nabízí základní správu a dohled nad více přepínači v síti. Nástroj DNA prohledá síť a najde přepínač i v případě, kdy jeho IP adresa (např. defaultní IP adresa) není ve stejném L2 segmentu. Následně lze provést základní nastavení, rozdělení přepínačů do pracovních skupin a hromadnou správu, upgrade či zálohu. V rozsáhlých podnikových sítích je možné spravovat přepínače centrálně pomocí pokročilé NMP plaformy D-View 7 (zdarma pro 25 zařízení, více info a online demo na )

TECHNICKÁ SPECIFIKACE

Features

Green Technology

*Link status detection
*Port shut-off
*System hibernation
*Time-based PoE (PoE models only)

Security Features

*Access Control Lists (ACLs)
*D-Link Safeguard Engine protects the CPU from broadcast/multicast/unicast flooding
*Port Security supports up to 64 MAC addresses per port
*ARP Spoofing Prevention
*Smart Binding

Intuitive Management

*D-Link Network Assistant (DNA) utility or multilingual Web UI
*Built-in SNMP MIB for remote NMS (D-View 7.0)
*Compact Command Line Interface (CLI) through Telnet

Advanced Features

*Static route
*Surveillance Mode
*Auto Voice VLAN
*Dual software images
*Dual configuration files


Interface


Number of 10/100/1000BASE-TX ports

*DGS-1210-52/52MP - 48 ports

Number of Combo 1000BASE-TX/SFP ports

*DGS-1210-20/28/28P/28MP/52/52MP - 4 ports

PoE Supported Models (Standard(s)/Number of Ports/Maximum Power Budget)

*DGS-1210-52MP (802.3af/802.3at/52 ports/370W)

Performance

Switch Capacity

*DGS-1210-52/52MP - 104 Gbps

64-Byte Packet Forwarding Rate

*DGS-1210-52/52MP - 77.4 Mpps

MAC Address Table Size

*8K

Packet Buffer Memory

*DGS-1210-52/52MP -12 Mbits

Jumbo Frame

*Up to 10,000 Bytes

Physical & Environmental

Power Consumption (Standby/Maximum)

*DGS-1210-52 - 13.9W / 34.2W

Power Input

*DGS-1210-10/10MP/20/26/28/28P/28MP/52/52MP - 10 to 240 VAC, 50/60HZ internal universal power supply

Dimensions (W x D x H)

*DGS-1210-52 - 440 x 210 x 44 mm

Weight

*DGS-1210-52 - 3.46 kg

Ventilation

*DGS-1210-52 - fanles

Heat Dissipation

*DGS-1210-52 - 116.7 BTU per hour

Temperature

*Operating: -5° to 50°C (23° to 112°F)
*Storage: -20° to 70°C (-4° to 158°F )

Humidity

*Operating: 0% ~ 95% non-condensing
*Storage: 0% ~ 95% non-condensing

Certification

*EMI: CE Class A, VCCI Class A, FCC Class A, BSMI, CCC
*Safety: CB, UL, BSMI, CCC

Software Feature

L2 Features

*MAC Address Table
8K entries
*IGMP Snooping
IGMP v1/v2 Snooping
IGMP v3 awareness
Supports 256 IGMP groups
Supports at least 64 static multicast addresses
IGMP per VLAN
Supports IGMP Snooping Querier
*Loopback Detection
*802.3ad Link Aggregation:
Maximum of 8 groups/8 ports per group
*LLDP
*LLDP-MED
*Jumbo Frame
Up to 10,000 bytes
*Spanning Tree Protocol
802.1D STP
802.1W RSTP
802.1s MSTP
*Flow Control
802.3x Flow Control
HOL Blocking Prevention
*Port Mirroring
One-to-One
Many-to-One
Supports Mirroring for Tx/Rx/Both
*Multicast Filtering
Forwards all unregistered groups
Filters all unregistered groups
*Configurable MDI/MDIX
MLD snooping v1/v2 (256 groups)

VLAN

*802.1Q
*VLAN Group
Max. 256 static VLAN groups
*Configurable VID from 1 - 4094
*Asymmetric VLAN
*Auto Voice VLAN
Max. 10 user-defined OUI
Max. 8 default OUI
*Auto Surveillance VLAN

Quality of Service (QoS)

*802.1p Quality of Service
*8 queues per port
*Queue Handling
Strict
Weighted Round Robin (WRR)
*Bandwidth Control
Port-based (ingress/egress, min granularity 10/100/1000 is 16 Kbps)
*QoS based on:
802.1p priority queues
DSCP
MAC address
EtherType
IP address
Protocol type
ToS
IP preference
IPv6 Traffic Class
TCP/UDP port

L3 Features

*IP interface
Supports 4 interfaces
*IPv6 Neighbor Discovery (ND)
*Static routing
124 IPv4 static route entries
50 IPv6 static route entries

Access Control List (ACL)

*Max. 50 access lists
*Max. 768 rules shared by IPv4, MAC, and IPv6
*Each rule can only be associated with a single port
*ACL based on
MAC address
802.1p priority mask
VID mask
Source/destination MAC address mask
EtherType mask
IP address
Source/destination IP address mask
DSCP mask
Protocol type mask
TCP/UDP port number mask
IPv6 address
Source/destination IP address mask
DSCP mask
Protocol type mask
TCP/UDP port number mask
IPv6 traffic class mask

Security

*Broadcast/Multicast/Unicast Storm Control
*D-Link Safeguard Engine
*Traffic segmentation
*SSH v2
*TLS v1.0
*DoS attack prevention
*802.1X Port-based Access Control
*Port Security
Supports up to 64 MAC addresses per port
*ARP Spoofing Prevention
Max. 127 entries
*DHCP Server Screening
*IP-MAC-Port Binding (Smart Binding)
ARP Inspection
Max. 256 entries
IPv4 Inspection
Max. 127 entries
IPv6 Inspection
Max. 63 entries
DHCP Snooping
Max. 512 entries

AAA

*802.1X Authentication
Supports local/RADIUS database
Supports port-based access control
Supports EAP, OTP, TLS, TTLS, PEAP
Max. 128 entries when using local database
*IPv6 RADIUS server
*Support MD5 authentication

OAM

*Cable diagnostics
*Factory reset

Management

*Web-based GUI
*D-Link Network Assistant Utility
*Compact CLI
*Telnet Server
*TFTP Client
*Configurable MDI/MDIX
*SNMP
Supports v1/v2c/v3
*SNMP Trap
*Backup/upgrade firmware
*Smart Wizard
*Upload/download configuration file
*BootP/DHCP Client
*System Log
Max. 500 log entries
*SNTP
*ICMP v6
*IPv4/v6 Dual Stack
*DHCP Auto Configuration
*Time setting
SNTP
*RMONv1
*Trusted host
*Dual image
*Dual configuration

Green V3.0 Technology

*Power Saving by:
Link Status
Time-based PoE: PoE ports can be turned on/off by port or system through schedule
System hibernation
Port shut off
Cable length detection

MIBs

*RFC1212 Concise MIB Definitions
*RFC1213 MIBII
*RFC1215 MIB Traps Convention
*RFC1493 Bridge MIB
*RFC1157, RFC2573, RFC2575, RFC2576 SNMP MIB
*RFC1442, RFC1901, RFC1902, RFC1903, RFC1904, RFC1905, RFC1906, *RFC1907, RFC1908, RFC2578, RFC3418 SNMPv2 MIB
*RFC271, RFC1757, RFC2819 RMON MIB
*RFC2021 RMONv2 MIB
*RFC1398, RFC1643, RFC1650, RFC2358, RFC2665 Ether-like MIB
*RFC2674 802.1p MIB
*Interface Group MIB
*RFC2618 RADIUS Authentication Client MIB
*RFC4022 MIB for TCP
*RFC4113 MIB for UDP
*RFC2389 MIB for Diffserv.
*RFC2620 RADIUS Accounting Client MIB
*Private MIB
*PoE MIB
*DDP MIB
*LLDP-MED MIB

RFC Standards

*RFC791 IP
*RFC768 UDP
*RFC793 TCP
*RFC792 ICMPv4
*RFC2463, RFC4443 ICMPv6
*RFC826 ARP
*RFC1321, RFC2284, RFC2865, RFC2716, RFC3580 Extensible Authentication Protocol (EAP)
*RFC2573 SNMP Applications
*RFC2461, RFC4861 Neighbor Discovery for IPv6
*RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC)
*RFC2464 IPv6 over Ethernet and definition
*RFC4291 IPv6 Addressing Architecture
*RFC2893, RFC4213 IPv4/IPv6 dual stack function
