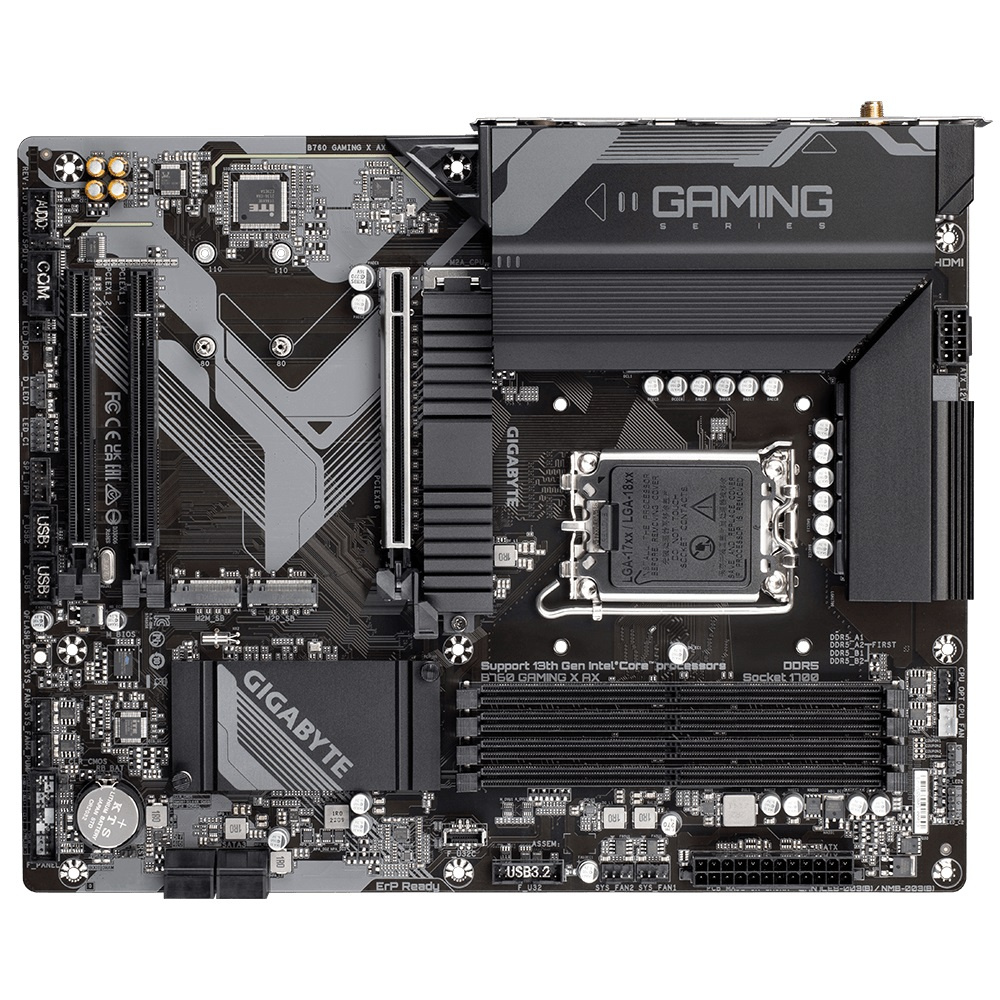

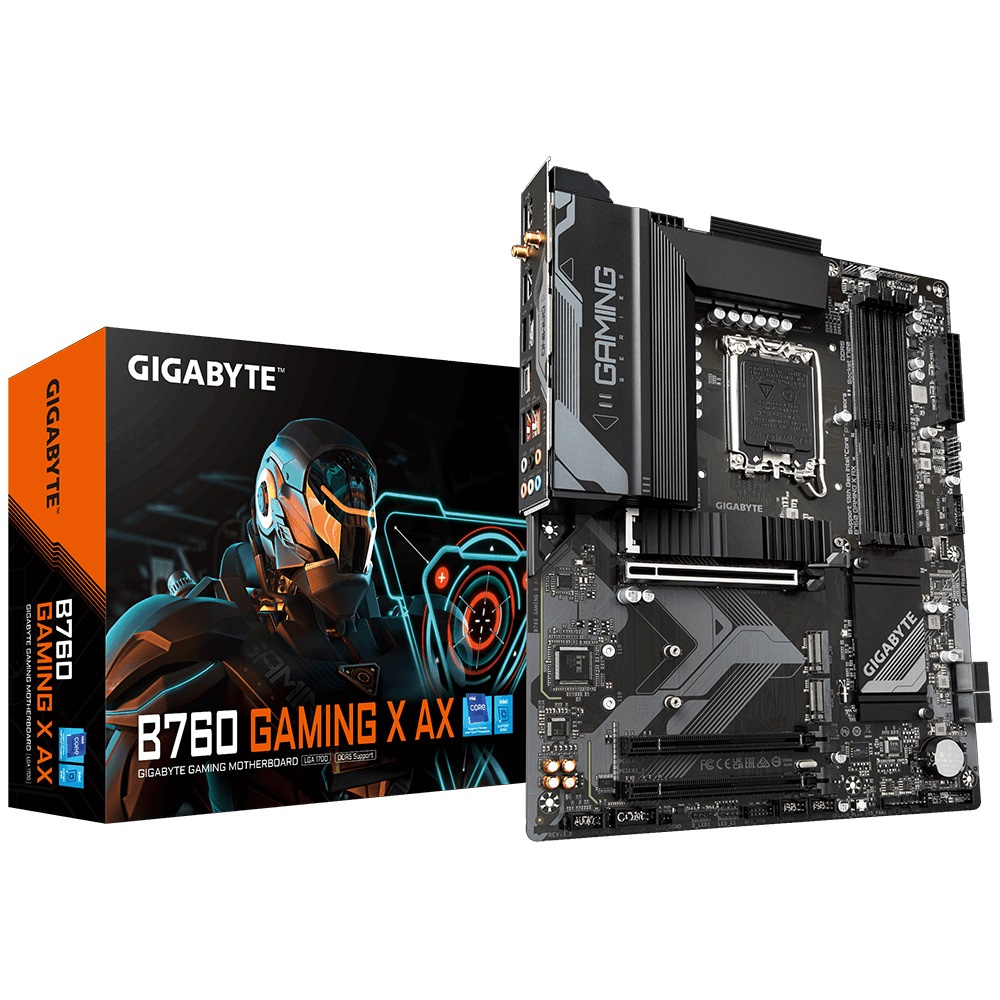

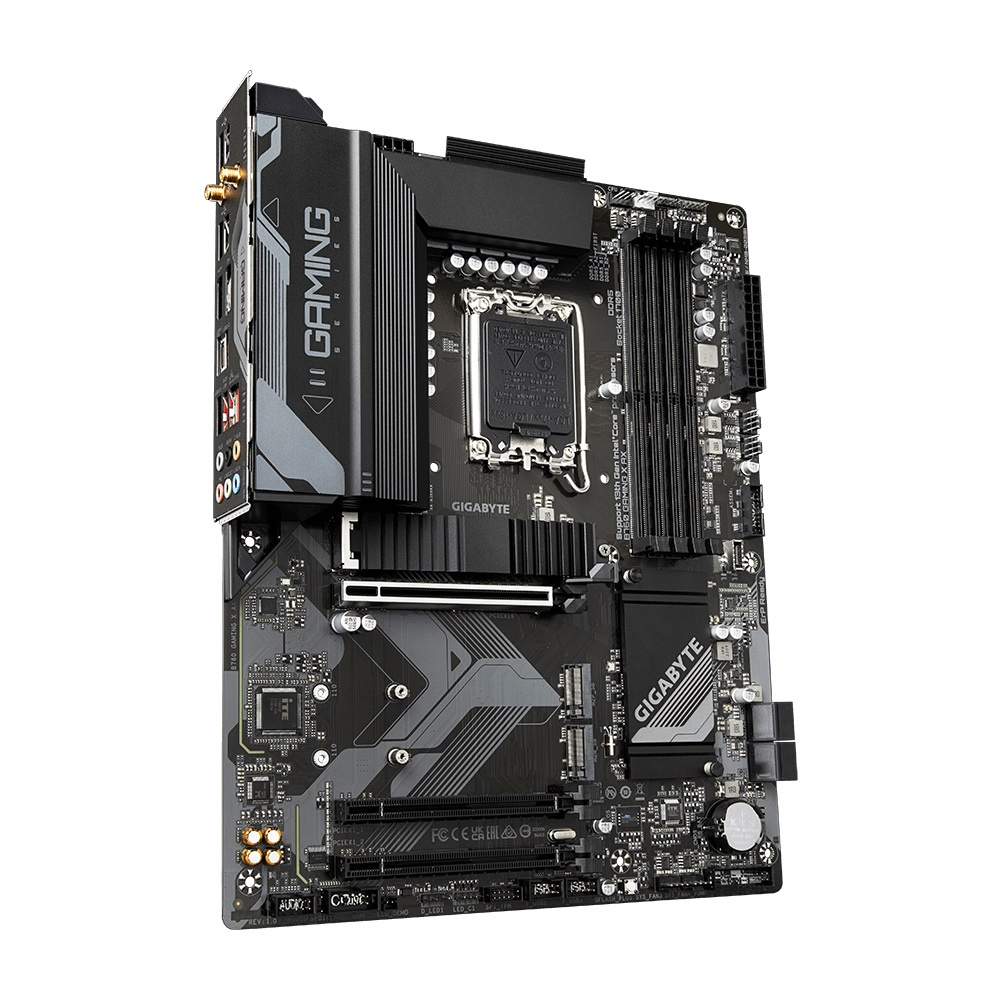

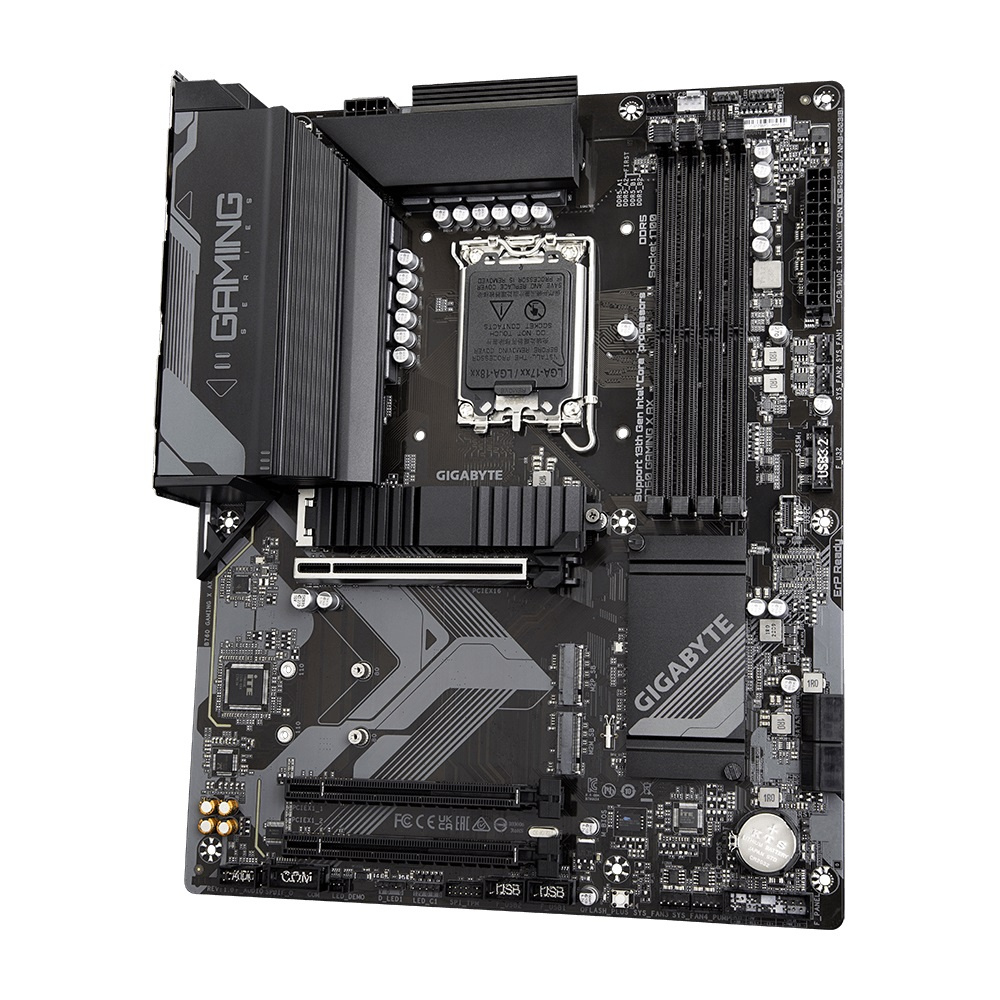

GIGABYTE B760 GAMING X AX/LGA 1700/ATX

GIGABYTE B760 GAMING X AX (rev. 1.0)

Chipset: Intel® B760 Express

Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Paměť:
* 4x DIMM patice podporující až 128GB, DDR5 7600(O.C.)/7400(O.C.)/7200(O.C.)/7000(O.C.)/6800(O.C.)/6600(O.C.)/6400(O.C.)/6200(O.C.)/6000(O.C.)/5800(O.C.)/5600(O.C.)/5400(O.C.)/5200(O.C.)/4800/4000MT/s
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)


Grafické výstupy:
* 1x DisplayPort 1.2
* 1x HDMI® 2.0

Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: AMD Wi-Fi 6E RZ608 (MT7921K) + Bluetooth 5.2

Rozšiřující sloty:
* 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16)
* 2x PCI Express x16 s podporou PCIe 3.0 a běžícím na x1 (PCIEX1_1, PCIEX1_2)

Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 2x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB, M2M_SB)
* 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:
Zadní USB (celkem 8 portů)
* 1x USB typ-C® s podporou USB 3.2 Gen 1
* 1x USB 3.2 Gen 2 typu A (červený)
* 1x USB 3.2 Gen 1
* 5x USB 2.0/1.1

Přední USB (celkem 7 portů)
* 1x USB typ-C® konektor - podpora USB 3.2 Gen 2
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

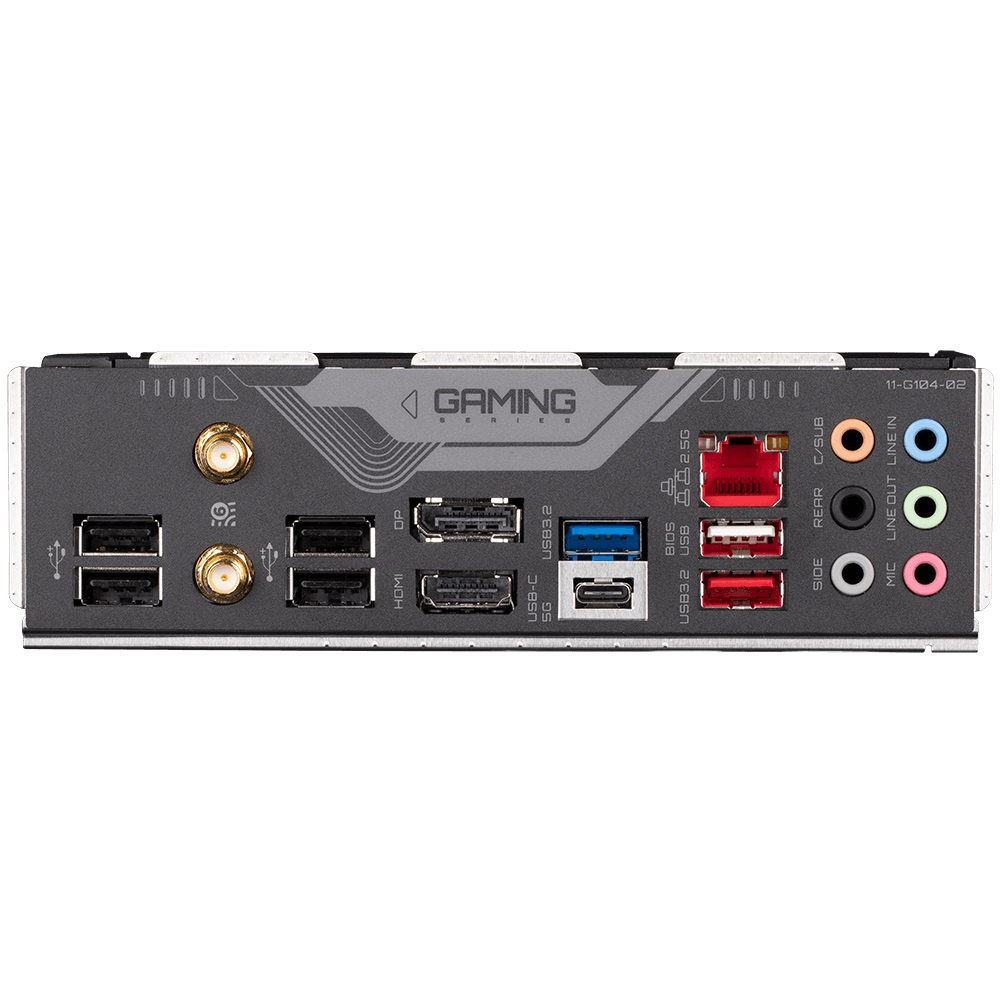

Porty na zadním panelu:
* 1x USB typ-C® s podporou USB 3.2 Gen 1
* 1x USB 3.2 Gen 2 typu A (červený)
* 1x USB 3.2 Gen 1
* 5x USB 2.0/1.1
* 2x SMA anténní konektor (2T2R)
* 1x DisplayPort 1.2
* 1x HDMI 2.0
* 1x RJ-45
* 6x audio jack

Interní porty:
Napájení
* 1x 24-pin ATX hlavní napájecí konektor
* 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 1x CPU fan/water cooling pump header
* 3x system fan header
* 1x system fan/water cooling pump header
Související s úložištěm
* 3x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB typ-C® header s podporou USB 3.2 Gen 2
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 2x adresovatelný LED strip header
* 2x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x S/PDIF Out header
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
* 1x serial port header
* 1x tlačítko Q-Flash Plus
* 1x reset jumper
* 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760-GAMING-X-AX-rev-10#kf
